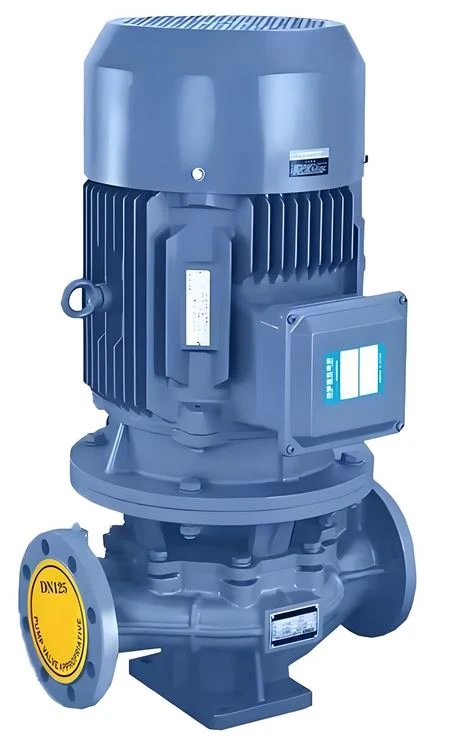

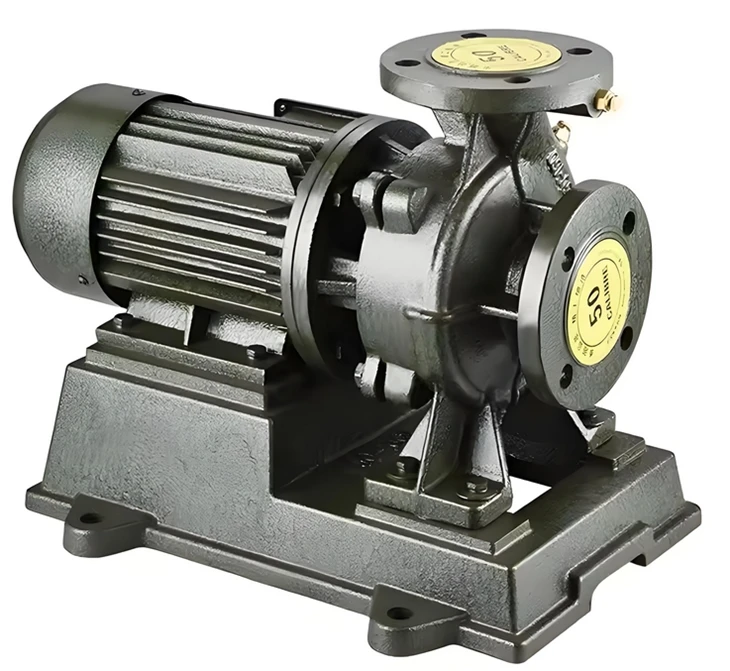

Vertikalna inline cjevovodna pumpa visokog napona za općinsko vodoopskrbu i odvodnju

Vertikalna inline cevovodna pumpa visokog napona za komunalno vodosnabdevanje i odvodnju jezgro tehnologije instalacije centrifugalnih pumpi u cevovodima leži u tačnom određivanju visine instalacije (tj. usisne visine) pumpe. Ova visina se odnosi na vertikalnu udaljenost od površine vode izvora do središnje linije radnog kola pumpe. Važno je napomenuti da ga treba razlikovati od koncepta "dozvoljenog usisnog podizanja". Dozvoljeno usisno podizanje navedeno u priručniku ili naljepnici pumpe je vrijednost vakuuma na ulaznoj sekciji vode izmjerena pod standardnim atmosferskim pritiskom i temperaturom vode od 20 stepeni, i ne uzima u obzir utjecaj otpora protoka vode nakon stvarne konfiguracije usisne cijevi.
Stvarna visina instalacije treba da bude dozvoljeno usisno podizanje minus gubitak glave usisne cevi. Preostali dio se tada može koristiti za savladavanje stvarne visine usisavanja terena. Ako instalacijska visina premašuje izračunatu vrijednost, to će uzrokovati da pumpa neće normalno crpiti vodu.
Vertikalna inline cevovodna pumpa visokog napona za komunalno vodosnabdevanje i odvodnju Gubitak glave usisne cevi direktno utiče na određivanje visine instalacije. Da bi se smanjio ovaj gubitak, preporučuje se razumno skratiti dužinu cijevi, smanjiti broj krivina i drugih dodataka, ili na odgovarajući način povećati promjer cijevi kako bi se smanjila brzina protoka.
Treba napomenuti da ako je lokacija instalacije iznad 300 metara nadmorske visine ili voda koja se crpi ima temperaturu veću od 20 stepeni, izračunatu vrijednost treba korigovati. Uglavnom uzmite u obzir lokalni atmosferski pritisak i pritisak zasićene pare na odgovarajućoj temperaturi vode. Kada je temperatura vode niža od 20 stepeni, uticaj pritiska zasićene pare se može zanemariti.
U smislu instalacije cjevovoda, usisna cijev mora osigurati strogo brtvljenje kako bi se spriječilo curenje zraka ili curenje vode, inače će smanjiti stupanj vakuuma na ulazu pumpe, što će rezultirati smanjenjem izlaza vode ili čak nemogućnošću uvlačenja vode. Zbog toga se kvalitet izgradnje priključaka cevovoda mora strogo kontrolirati kako bi se osigurala pouzdana veza.

Vertikalna inline cjevovodna pumpa visokog napona za općinsko vodoopskrbu i odvodnju

1. Proračun ugradne visine Hg za centrifugalne pumpe
Omogućavanje maksimalne visine vakuuma Hs na ulazu u pumpu znači maksimalan nivo vakuuma koji se može postići na ulazu pumpe. U praktičnim primenama, vrednost Hs se ne izračunava pomoću formule, već je određuje proizvođač testom vode (pod uslovima od 20 stepeni i pritiskom od 1,013×10⁵ Pa). Ako se promijene radni uvjeti ili medij, vrijednost Hs koju daje uzorak treba u skladu s tim pretvoriti.
(1) Kada se pumpa čista voda, ali sa različitim radnim uslovima od uslova ispitivanja, može se pretvoriti pomoću sledeće formule:
Hs1=Hs + (Ha - 10.33) - (Hυ - 0.24)
(2) Prilikom pumpanja drugih tečnosti, kada su uslovi tečnosti koja se pumpa i obrnutog toka različiti od uslova ispitivanja, potrebna je konverzija u dva- koraka:
Prvi korak je da se dobije Hs1 koristeći gornju formulu iz uzorka pumpe; drugi korak je pretvaranje Hs1 u Hs koristeći sljedeću formulu:
Gubitak glave=standardni atmosferski pritisak (10,33 metra) - gubitak glave zbog kavitacije - sigurnosna granica (0,5 metara)
Standardni atmosferski pritisak može pritisnuti tečnost do visine vakuuma od 10,33 metara.
Na primjer: Ako je potrebna margina kavitacije za određenu pumpu 4,0 metara, kolika je visina usisavanja Δh?
Rješenje: Δh=10.33 - 4.0 - 0.5=5.83 metara
Iz sigurnosne perspektive, stvarna visina instalacije pumpe bi trebala biti manja od izračunate vrijednosti.
Kada je izračunati Hg negativan, to znači da bi položaj usisnog ulaza pumpe trebao biti ispod nivoa tečnosti u rezervoaru. Na primjer, utvrđeno je da centrifugalna pumpa iz uzorka ima dozvoljenu visinu usisnog vakuuma Hs=5.7 metara. Poznato je da je ukupni otpor usisnog cjevovoda 1,5 metara vodenog stupca, a lokalni atmosferski pritisak 9,81×10⁴ Pa. Dinamička visina tekućine u usisnom cjevovodu se može zanemariti.
Izračunaj:
(1) Instalacija pumpe kod pumpanja 20 stepeni čiste vode;
(2) Visina ugradnje pumpe kada pumpa vodu na 80 stepeni.
Rješenje:
(1) Instalacija pumpe kada pumpa 20 stepeni čiste vode
Dato: Hs=5.7 metara
Hf0 - 1=1.5 metara u12/2g≈0
Lokalni atmosferski pritisak je 9,81×104 Pa, što je u osnovi u skladu sa eksperimentalnim uslovima u vreme proizvodnje pumpe. Prema tome, visina instalacije pumpe je Hg=5.7 - 0 - 1.5=4.2 m.
(2) Visina instalacije pri pumpanju vode od 80 stepeni
Kada se pumpa voda pod uglom od 80 stepeni, vrednost Hs u uzorku pumpe ne može se direktno koristiti za izračunavanje visine instalacije. Potrebno je pretvoriti Hs prema sljedećoj formuli:
Hs1=Hs + (Ha - 10.33) - (Hυ - 0.24)
Gdje je Ha=9.81×104 Pa ≈ 10 mH2O. Iz dodatka je utvrđeno da je pritisak zasićene pare vode od 80 stepeni 47,4 kPa.
Hv=47.4×103 Pa=4.83 mH2O
Hs{0}} m
Zamijenite vrijednost Hs1 u formulu da dobijete visinu instalacije
Hg=Hs1 - Hf0 - 1=0.78 - 1.5=-0.72 m
Negativna vrijednost Hg ukazuje na to da pumpu treba instalirati ispod nivoa vode u rezervoaru, najmanje 0,72 m niže od nivoa vode.
